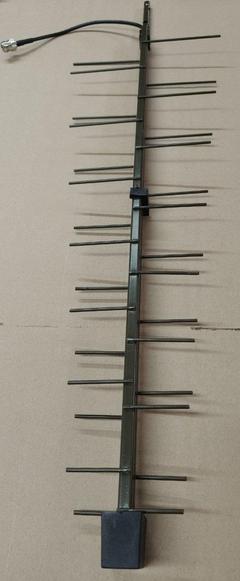

Антенна внешняя логопериодическая ДАЛЬ АСР-800Л
Стационарная (базовая) антенна с направленной диаграммой «Радиовынос» Даль АСР-800Л предназначена для максимально возможного увеличения дальности радиосвязи для различной радиоаппаратуры в одном направлении и максимального подавления заднего и боковых излучений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1. Диапазон частот 650-1450 МГц, с уровнем КСВ в рабочем диапазоне менее 1,6. При изготовлении, по заказу клиента, можем сдвинуть частоты в диапазоны 600-1200 МГц или 800-1500 МГц,
2. Электрическая схема: Направленная пятнадцатиэлементная логопериодическая антенна,
3. Коэффициент усиления, усредненный в полосе частот: больше 10,5 дБи,
4. Ширина полосы настройки антенны с КСВ ≤1,6 – 650 МГц,
5. Волновое сопротивление 50 Ом,
6. Максимально подводимая мощность 50 Вт, пиковая – до 100 Вт,
7. Подавление заднего лепестка, усредненное в полосе частот 14,5 дБи
8. Ширина диаграммы направленности, усредненная в рабочей полосе частот:
- в вертикальной плоскости - 30°,
- в горизонтальной плоскости - 30°,
9. Тип разъёма – гнездо N или любой другой по заказу клиента.
10. Поляризация – вертикальная или горизонтальная (предусмотрено конструктивным исполнением),
11. Крепление на мачту диаметром 25-55 мм,
12. Применяемый тип кабеля – РК50-3-35. По заказу клиентов опционально оснащается радиочастотным кабелем длиной от 1 до 60 метров с любым радиочастотным разъёмом.
13. Стандартная защитная окраска – темно-зеленая. Возможна окраска в другие цвета,
14. Материал – сталь, окрашенная стойкой полимерной краской,
15. Габариты – 800х240х40 мм,
16 Вес – 560 грамм,
17. Гарантия - 12 месяцев. Расчетный срок эксплуатации - 5 лет.
НАСТРОЙКА АНТЕННЫ
Настройка антенны на необходимую частоту осуществляется в процессе изготовления. При поставке антенны ДАЛЬ АСР-800Л антенна уже настроена в рабочий диапазон 650-1300 МГц или другие частоты по заказу клиента.
Для увеличения усиления/дальности связи и сужения диаграммы направленности возможно объединение антенн Даль АСР-800Л в стек с использованием сумматоров Даль.
Производится на Уральском опытном радиозаводе Даль. Поставка из г. Челябинска
Возможные объёмы производства/поставок - до 50 шт. в неделю.
Разрабатываем антенны диапазонов до 2,4 ГГц на заказ.
Производитель - Россия. Гарантия 5 лет!
